BMW F10 535i 各ライト点灯不良 修理

 左ヘッドライトがいろいろと点灯不良

BMW 5シリーズ、F10さん。

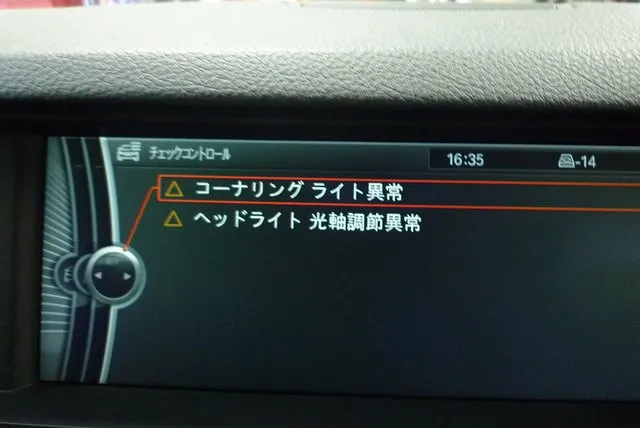

突然警告メッセージが出て
左ヘッドライト内の各ライトが、
いくつか光らなくなってしまった。

それは雨天が続いた日。

 FRMフットルームモジュール に大量の故障メモリー。

BMW F10 5シリーズのエクステリアライト、特に左ヘッドライトに関係するユニットは2つ。

室内にあるFRMというユニットが、
左右それぞれのヘッドライト内のドライバーモジュールをコントロールする。

入庫時点では左ヘッドライトに関する物を中心に、大量の故障コードが入っていたが多くは過去の物。
一度消去してみると、、ひとつだけ残りました。

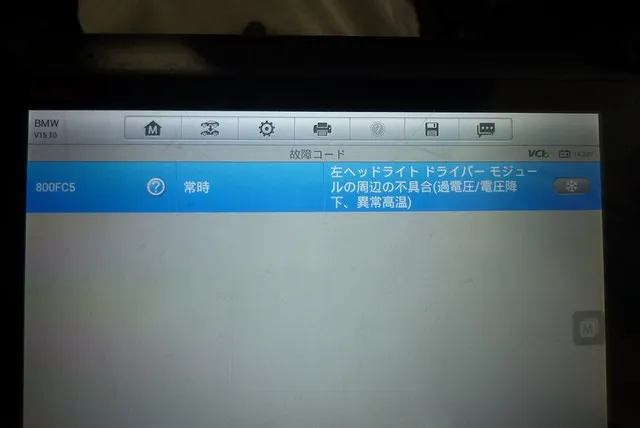

それは 左ヘッドライト ドライバーモジュールの不具合。

 症状、診断結果ともに左ヘッドライトでの異常。 点検してみるとまさかの。。

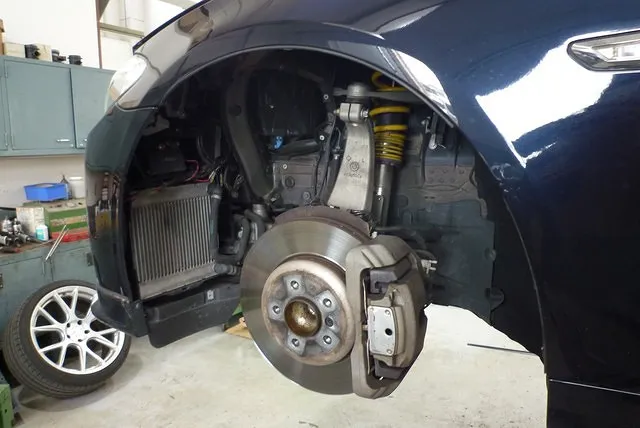

左前のフェンダーライニングを外し、ヘッドライトの裏側を点検してみると、、

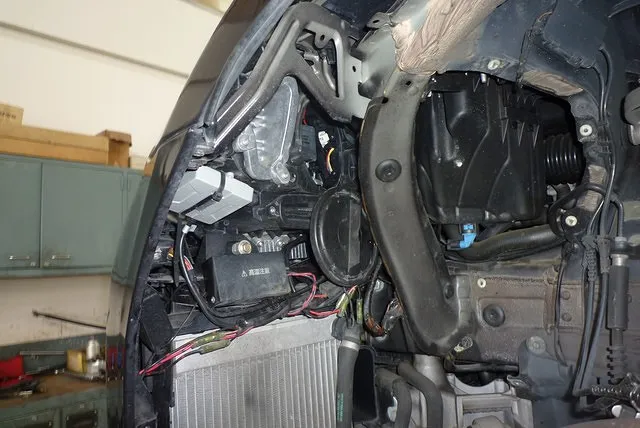

なんとHIDバルブ部分の防水キャップが外れて引っかかった状態になっていた。
社外バルブが付いていたので、
以前にヘッドライトバルブを交換した際にきっちりと閉められなかったものと思われる。

そして症状が出た入庫時はたくさん雨が降っており、、何が起こったかは想像できる。

 ヘッドライトドライバーモジュール。

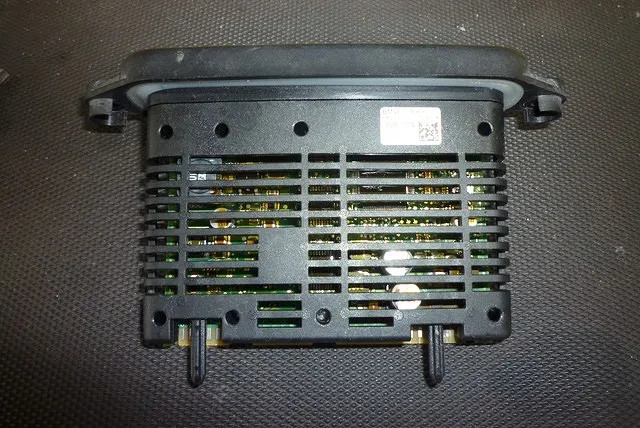

これがヘッドライトドライバーモジュール。 取付位置はヘッドライトの低い位置。
「低い位置」というのは、水害が起こった時に弱い場所。。

そしてこの部品はヘッドライト内の多連カプラーにガチャンとささって取付けられる。

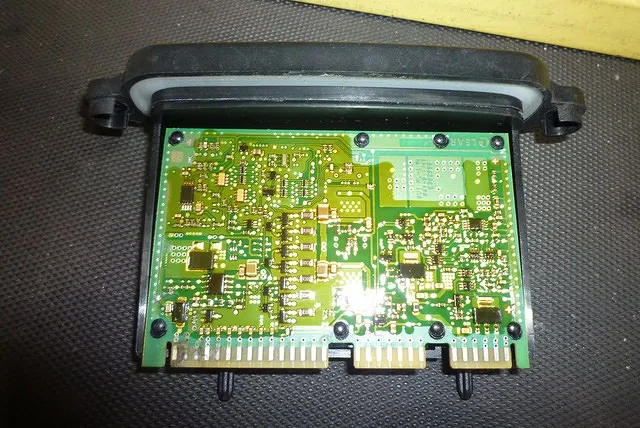

基板の端子部はちょっとファミコンのカセットのような感じ。

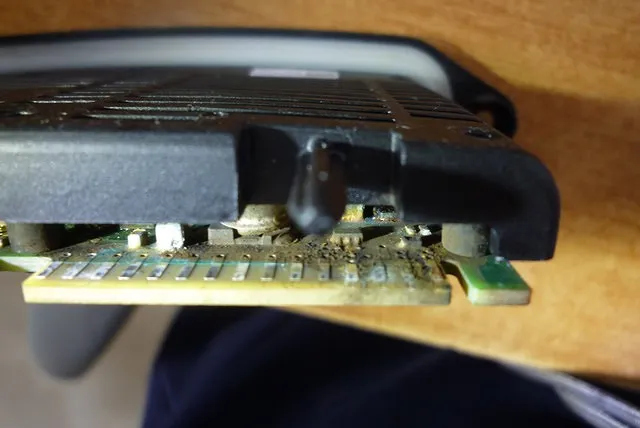

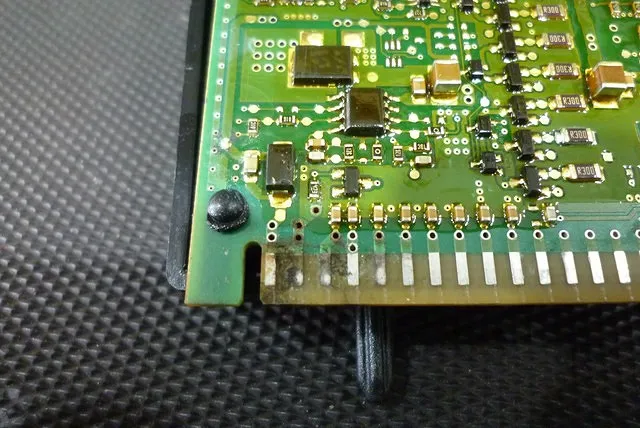

 水害により基盤が腐食・ショートして破損

全体的にではなく一部だったが、はっきりと水分によるダメージが確認できた。
